GDT&段描述符&选择子概述

为了方便程序的浮动装配(重定位)，处理器访问内存时采用了 [段地址+偏移地址] 的策略，这是 IA-32 的基因。在保护模式下，段有了新的作用——权限管理的单位，操作系统将一定权限赋予给某些段 ，当段内指令访问内存或进行其他操作时，CPU 会根据段的权限来检查其行为的可行性 ，如果其行为越界，则会阻止并抛出异常。那么这些权限是如何记录的呢？请见下文。

段描述符

段的各类权限信息和其地址都被记录在 段描述符 中，其结构如下：

段基址共 32 位，段界限共 20 位。可见它们都是“断开”的，这是因为需要兼容 80286 的 16 位保护模式，详细原因可见下一点。这种散乱分布不利于 CPU 获取段基址和段界限，所以段描述符中的内容会被整理好后存入描述符高速缓存器，CPU 直接从缓存器中获取段基址和段界限 。注意，对于数据段和代码段来说，段界限决定了偏移量的最大值；对于栈段而言，段界限决定了偏移量的最小值 ，其细节差异在内存保护与寄存器保护中有详细阐述。实际段界限等于 (段界限+1)*粒度-1 (减1是因为偏移从0开始)。段基址可选在任何地方，但最好与 16 位对齐。以段基址为起点开始偏移，如下：
G ：段界限的粒度。G=0 时，粒度为 1 字节，则段最大扩展范围为 64KB；G=1 时，粒度为 4KB，则段最大扩展范围为 4GB。
D/B ：默认操作数/堆栈指针大小。D=0 时表示该段指令中的偏移地址和操作数为 16 位，栈操作使用 SP 寄存器，偏址用 IP；D=1 时表示该段指令中的偏移地址和操作数为 32 位，栈操作使用 ESP 寄存器，偏址用 EIP。设置该标志位是为了兼容 80286 的 16 位保护模式。16 位保护模式基本绝迹，该位总是为 1。
L ：64 位代码段标志，保留给 64 位处理器使用，现在直接置 0 即可。
AVL ：软件可以使用的位，处理器不使用它，但使用该位是不安全的，谁也不知道 Intel 公司未来是否会使用该位。
P ：段存在位。用来描述该段是否在内存中。当内存紧张时，有可能只建立描述符但对应的内存空间不存在，此时应将 P 设为 0；另外，内存紧张时，可能会把用得很少的段从内存移到硬盘中，腾出空间给急需内存的应用，此时同样应该将 P 清零，当需要该段时，再移入内存并置 P 为 1。这是多任务系统下常见的虚拟内存调度策略 。P 位通常由操作系统负责设置，由 CPU 负责检查。
DPL ：Descriptor Privilege Level，描述符特权级。CPU 支持 4 种特权级：0，1，2，3，数字越小特权越高。注意，特权级描述的是要访问该段的最低特权级 。比如，若该段 DPL=2，则只有 DPL 为 0、1、2 的段才能访问该段。
S ：指定描述符的类型。S=0 表示该段为系统段；S=1 表示该段为数据段/代码段/栈段。S 位和 TYPE 位配合才能确定段描述符的确切类型 。
TYPE ：共 4 位，用于表示内存段或门的子类型。
当 S=1 时 ：对于代码段而言，这 4 位是 X, C ,R ,A；对于数据段/栈段而言，这 4 位是 X, E ,W ,A：
- X：是否可执行。数据段/栈段总是不可执行，代码总是可执行。
- E：扩展方向。栈段向下扩展，数据段向上扩展 。
- W：是否可写。
- C：指示段是否为特权级依从(Conforming)；C=0 表示非依从的代码段，这样的代码段只能供与它特权级相同的代码段调用，或通过门调用；C=1 表示可依从的代码段，可以被特权级比它低的代码段调用。好奇的同学可提前阅读特权级全面剖析。
- R：是否可读。代码段一定可执行，一定不可写。是否可读，取决于 R 。若 R=1，则可以把此段当作 ROM 使用 。注意，是否可读是针对于其他代码段而言，而非 CPU ，CPU 不能读，哪还怎么运行。
- A：指示最近是否访问过。创建该描述符时总是置 A 为 0；每当该段被访问，就置此位为 1。对 A 置 1 由 CPU 负责，置 0 由操作系统负责(创建时除外)，操作系统通过定期监视该位状态来统计该段的使用频率。当内存紧张时，就可以把不经常用的段转移到硬盘中，从而实现虚拟内存管理。
当 S=0 时 ：

段描述符一共占 8 字节，每个段在使用之前都必须用段描述符“注册登记”。现代计算机都是多任务系统，所以会同时存在多个段，这些段描述符会被集中存放在内存中，这片集中存放的区域就构成了一个描述符表。

描述符高速缓存器

8086 CPU中，访问内存时，会先将段寄存器中的值左移四位，再和 IP 的值相加，得到物理地址。在 32 位 CPU 的实模式下，获取物理段地址的方式得到了优化：当引用一个段时，先将 CS 的中左移四位得到物理段地址，然后将该值放入 描述符高速缓存器 。此后就一直使用该缓冲器中的值，直到该段寄存器被重新赋值。这样一来，就省去了左移四位的时间，进一步提高了 CPU 访问内存的效率。注意，在实模式下，缓存器仅低 20 位有效，其他位全部为 0 。在保护模式下，当引用一个段时，段描述符中的内容会被整理好后存入缓存器，之后 CPU 访问内存时直接使用缓存器，直到该段寄存器被重新赋值。也就是说，在 32 位 CPU 下，实模式和保护模式都能够使用描述符高速缓存器 ，只是细节上略有差别。

整理的结果包括：1）结合零散的段界限和段基址；2）粒度*段界限，得到真实的段界限。

描述符高速缓存器是 32 位 CPU 中段寄存器的扩展部分，用来“整齐”存放段基址和段界限以及段属性。描述符高速缓存器是不可见的，由 CPU 内部使用 ，其结构如下：

可见，80386 后的处理器将段描述符整理进缓冲器前，都事先将粒度(G位)乘以段界限(20位)得到真实的段界限(32位)，再存入缓存器。

再次强调，32 位 CPU 下，每个段寄存器都具有一个描述符高速缓存器。 其实准确来说，32 位 CPU 的段寄存器分为 16 位可见部分和不可见部分，不可见部分就是描述符高速缓存器，具体位数随 cpu 型号而变。

全局描述符表GDT

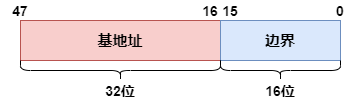

全局描述符（Global Descriptor Table，GDT ）为整个软硬件系统服务。进入保护模式前，必须定义全局描述符表 。GDT 可以存放在内存的任意位置 ，为了定位 GDT，CPU 内部有一个全局描述符寄存器（ GDTR ），该寄存器为 48 位，其结构如下：

基地址部分保存的是 GDT 在内存中的起始地址，边界在数值上等于 GDT 的大小减 1 ，换句话说，边界的值就是表内最后一字节相对于基地址的偏移量。表最大为 $2^{16}=64KB$ ，每个段描述符大小为 8 字节，故 GDT 最多能够装下 8192 个段描述符 。

GDT 可以在内存中的任何位置，但由于必须在进入保护模式之前定义 GDT ，而实模式下最多能访问 1MB 内存，所以一般将 GDT 定义在 1MB 以内的地址中。可以在进入保护模式后移动 GDT 的位置，但需要重新加载 GDTR 。

使用指令 lgdt (load gdt)将 GDT 的信息加载进 GDTR ：

1	lgdt gdt_ptr

gdt_ptr 是标号，代表 GDT 所在的地址，指向一个包含了 48 位的内存区域。该区域的高 32 位必须为 GDT 的基地址，低 16 位为边界 。该指令在实模式和保护模式下都能够使用。

注意，GDT 中第 0 个描述符不可用 ，这是因为，如果使用的段选择子未经初始化，其值就为零，这便会访问到第 0 个段描述符继而处理器发生异常。这样就避免了忘记初始化而直接使用段选择子。

段选择子

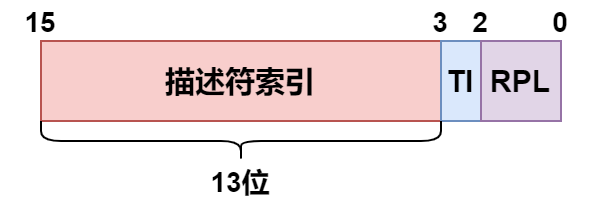

我们已经知道，在保护模式下，段寄存器中装的不再是段基址，而是段选择子。段选择子索引到 GDT 表中的段描述符，然后 CPU 通过段描述符获得真实的段基址和偏址，从而进行段访问。段选择子结构如下：

描述符索引：占高 13 位， $2^{13}=8192$ ，和 GDT 能容纳的最多描述符个数相对应。索引值×8+GDT基地址 就能够定位到 GDT 中的表项。
TI：Table Indicator，描述符表指示器。TI=0 时，表示描述符在 GDT 中；TI=1 时，表示描述符在 LDT 。一般设置为 0 即可。
RPL：Request Privilege Leve，请求特权级。

RPL，RCL，RDL 的区别？

总结

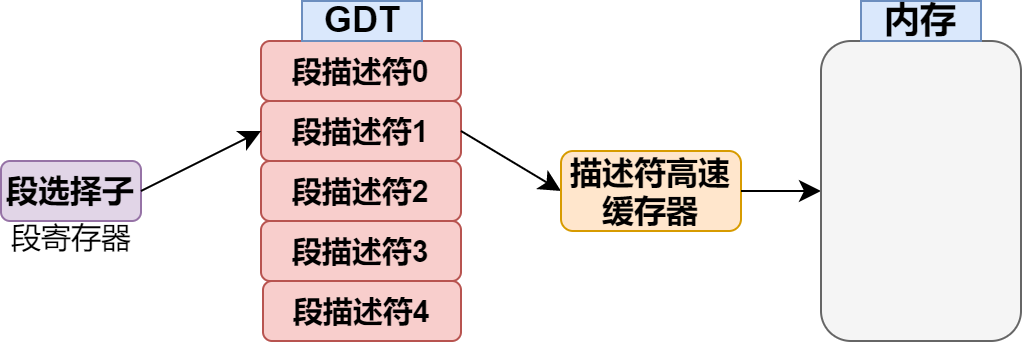

用一张图来总结以上四者的关系：

关于 G 位和 D/B 位的疑惑

前面说过，D/B 位为 0 时，表明该段模拟 16 位保护模式，段最大为 64KB 。但描述符中是 20 位段界限，即使粒度为 1 字节，最大段界限也能达到 1MB 。那么，CPU是否允许在 D/B 为 0 时，20 位段界限全部有效？或者，仅允许 16 位段界限有效（这似乎很好解释了为什么描述符中的段界限是断开的两部分）？粒度是否能为 4KB？
